CKJ313-630A/1140V
( CCC認證 )
額 定 參 數
|
|
| |
|
名 稱 |
單 位 |
數 值 |
主
電
路 |
額定工作電壓（Ue） |
V |
1140 |
額定工作電流(Ie) |
A |
630 |
額定頻率(fr) |
Hz |
50 |
額定接通能力 |
A |
10 Ie (AC-3) |
額定分斷能力 |
A |
8 Ie (AC-3) |
工頻耐受電壓 |
相間、相對地 |
kV |
4.2 |
真空斷口 |
kV |
10 |
雷電沖擊耐受電壓 |
kV |
8 |
控制電路 |
額定電壓 |
V |
AC 220/380 |
額定功率（Ps） |
電保持 |
VA |
≤900/50（吸合/保持） |
輔助電路 |
形式 |
|
3a＋3b |
額定值 |
|
AC 380V/5A |
控制電路、輔助電路對地工頻耐受電壓 |
kV |
2 |
額定操作頻率 |
長期 |
次/h |
600（AC-3）,300(AC-4) |
短期 |
次/h |
2000 |
機械壽命 |
萬次 |
30 |
電壽命 |
萬次 |
10(AC-3), 6(AC-4) |
機械特性 |
合閘時間 |
ms |
≤200 |
固有分閘時間 |
ms |
≤160 |
三相不同期 |
ms |
≤3 |
合閘彈跳 |
ms |
≤10 |
凈 重 |
kg |
22 |
注：控制電壓亦可按用戶需要定制。 |
|
| |
|
| |

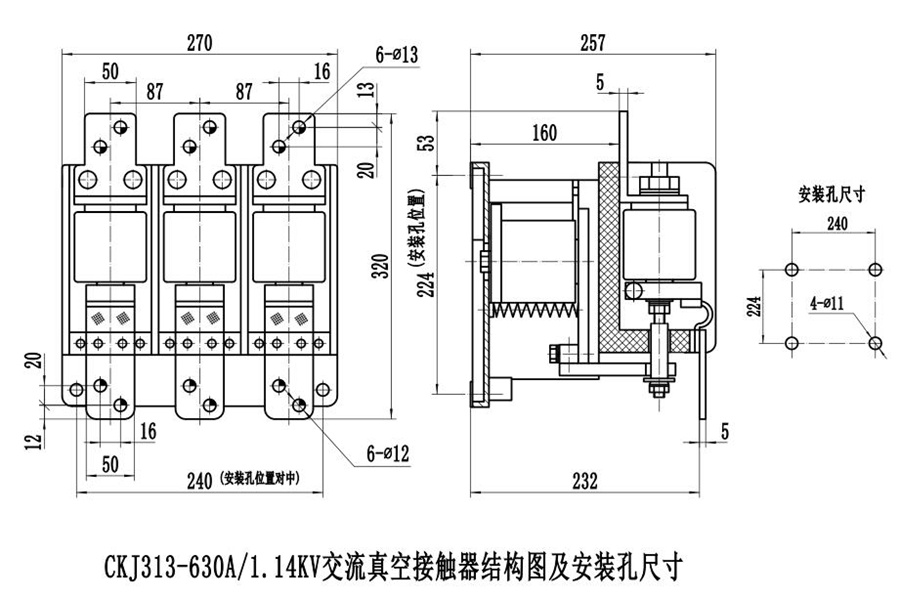

外 形 圖 |
|
|
|
| |
|
